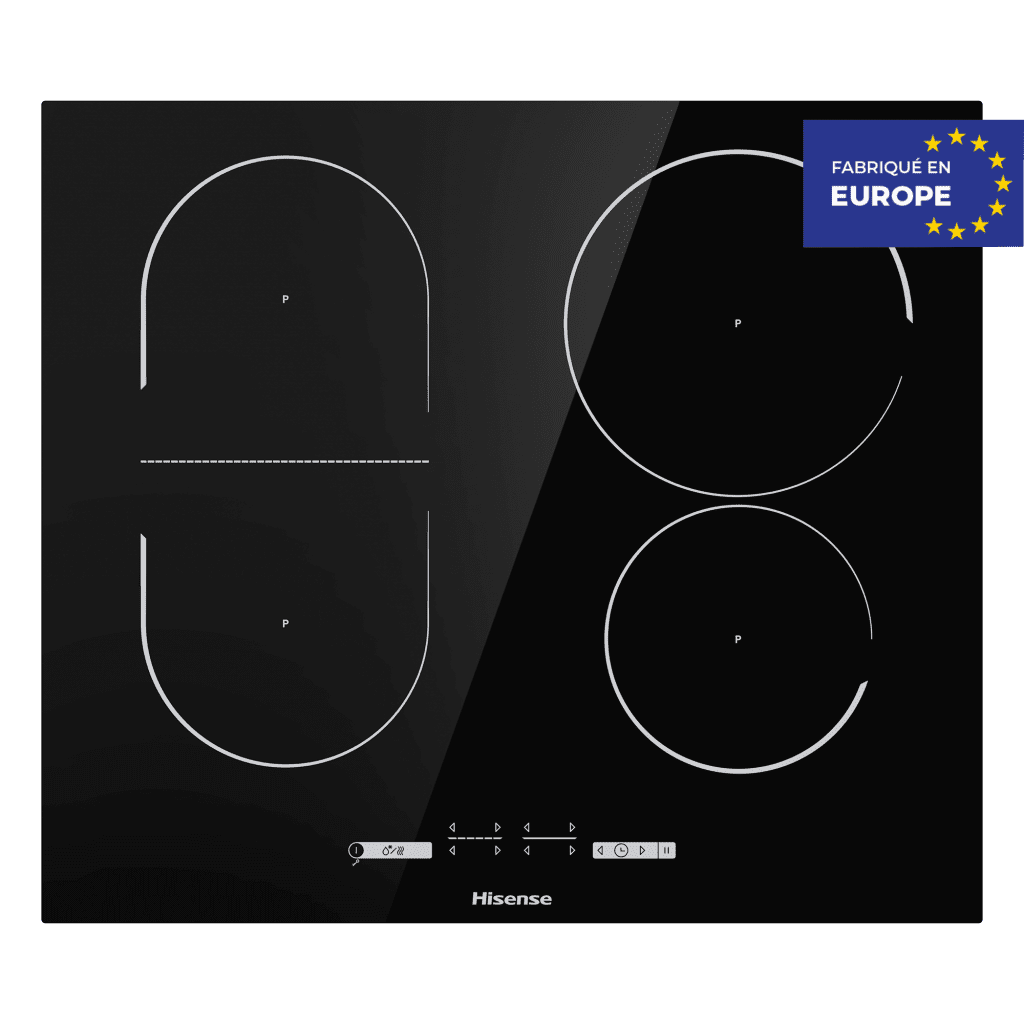

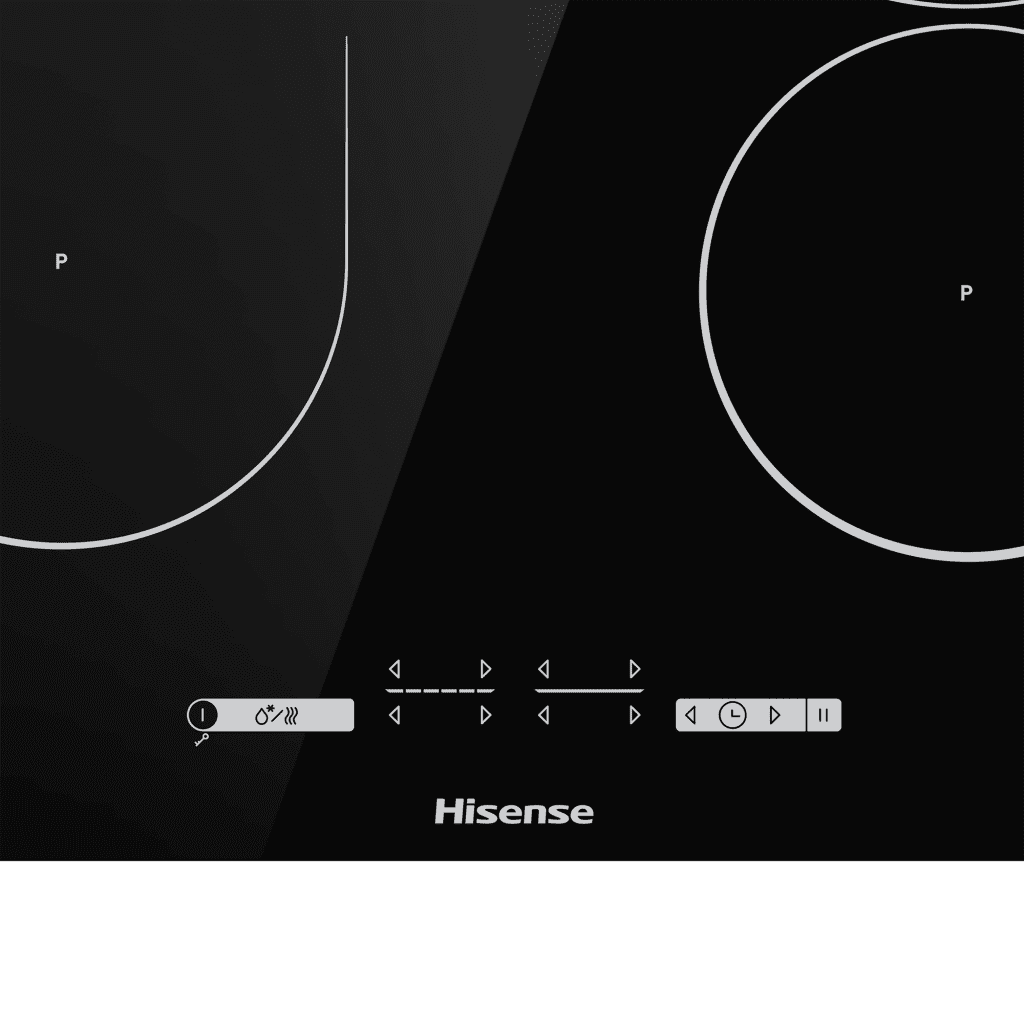

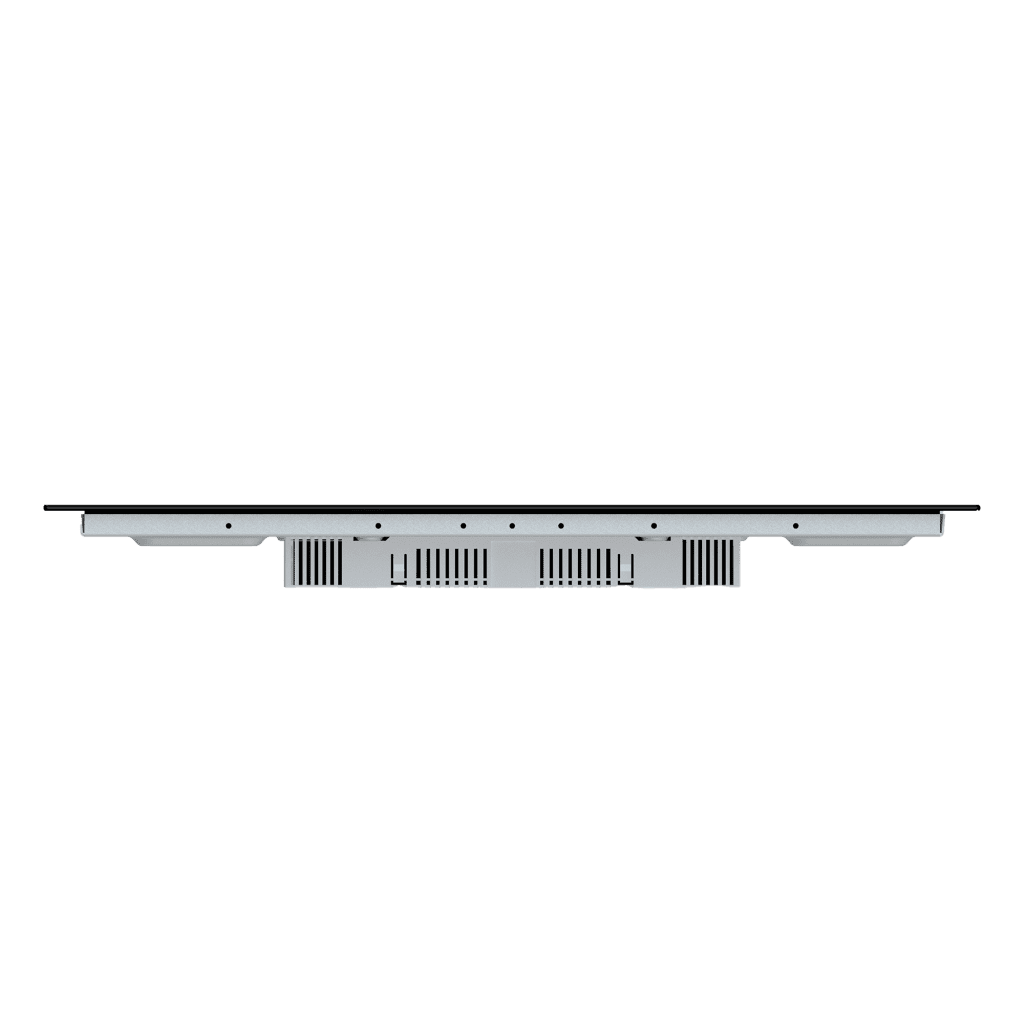

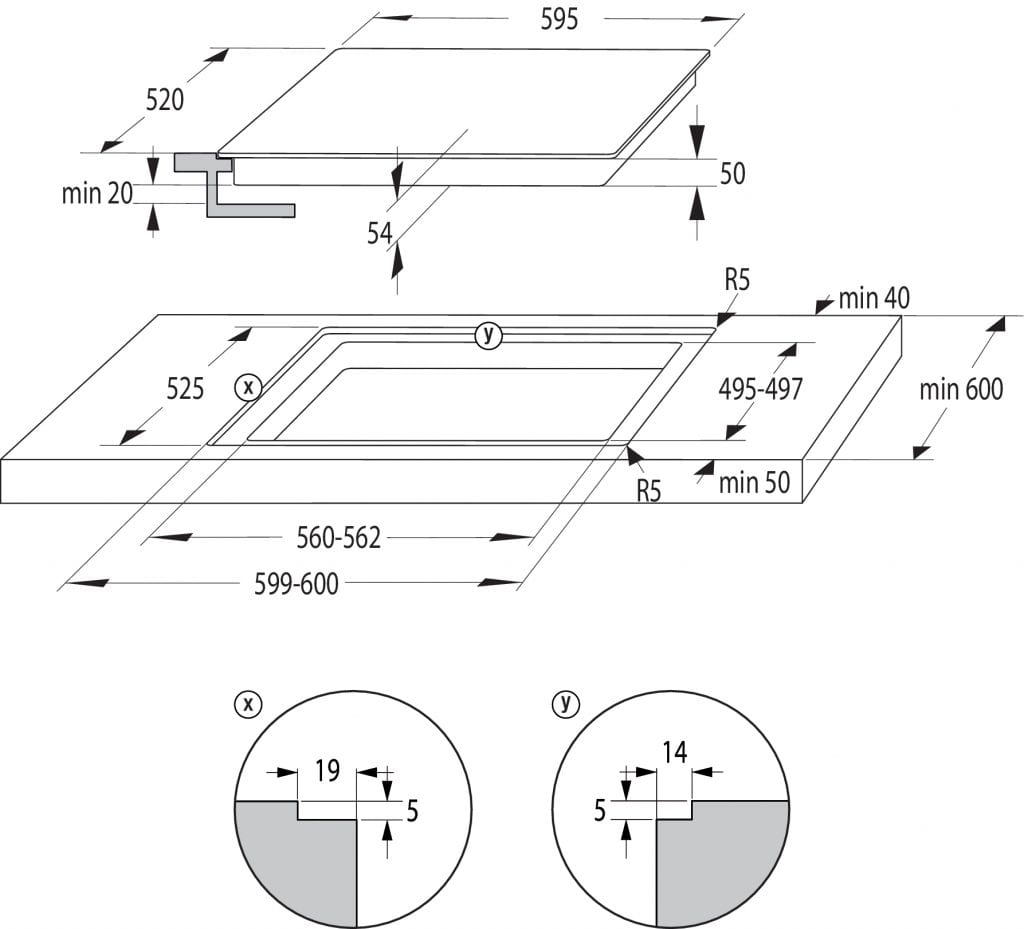

Table de cuisson | Induction

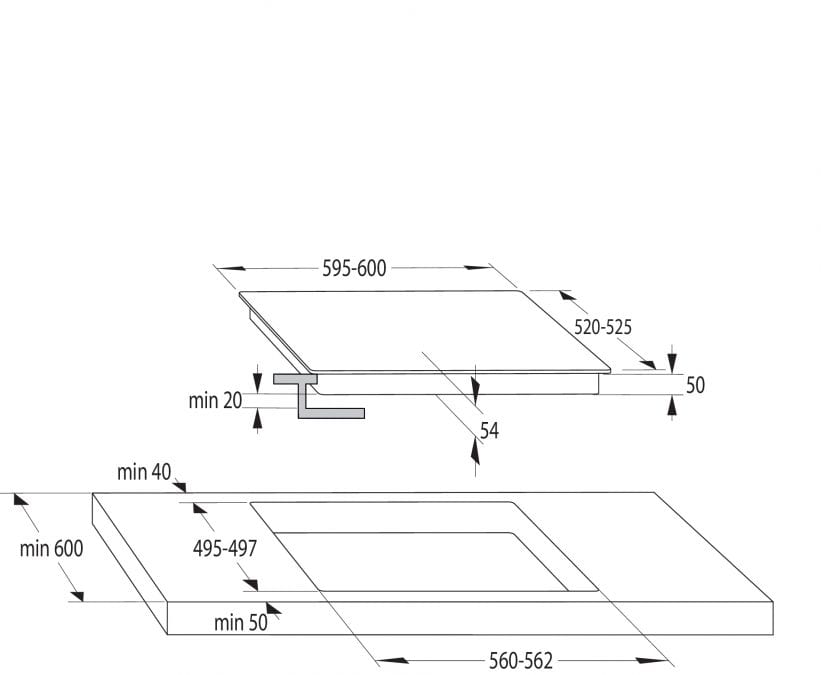

I6433C

Vérification de la tension du réseau 220V.

1. Avant tout raccordement, assurez-vous que la tension indiquée sur la plaque signalétique de l’appareil correspond bien à celle de votre installation domestique, voir le schéma de raccordement collé en-dessous de la plaque comme ci-dessous.
   Un électricien doit contrôler cette tension (220–240 V entre L phase et N neutre) à l’aide d’un appareil de mesure adapté.

      2. Veuillez extraire en tirant vers vous les 2 cavaliers voir la flèche sur la photo ci-dessous.

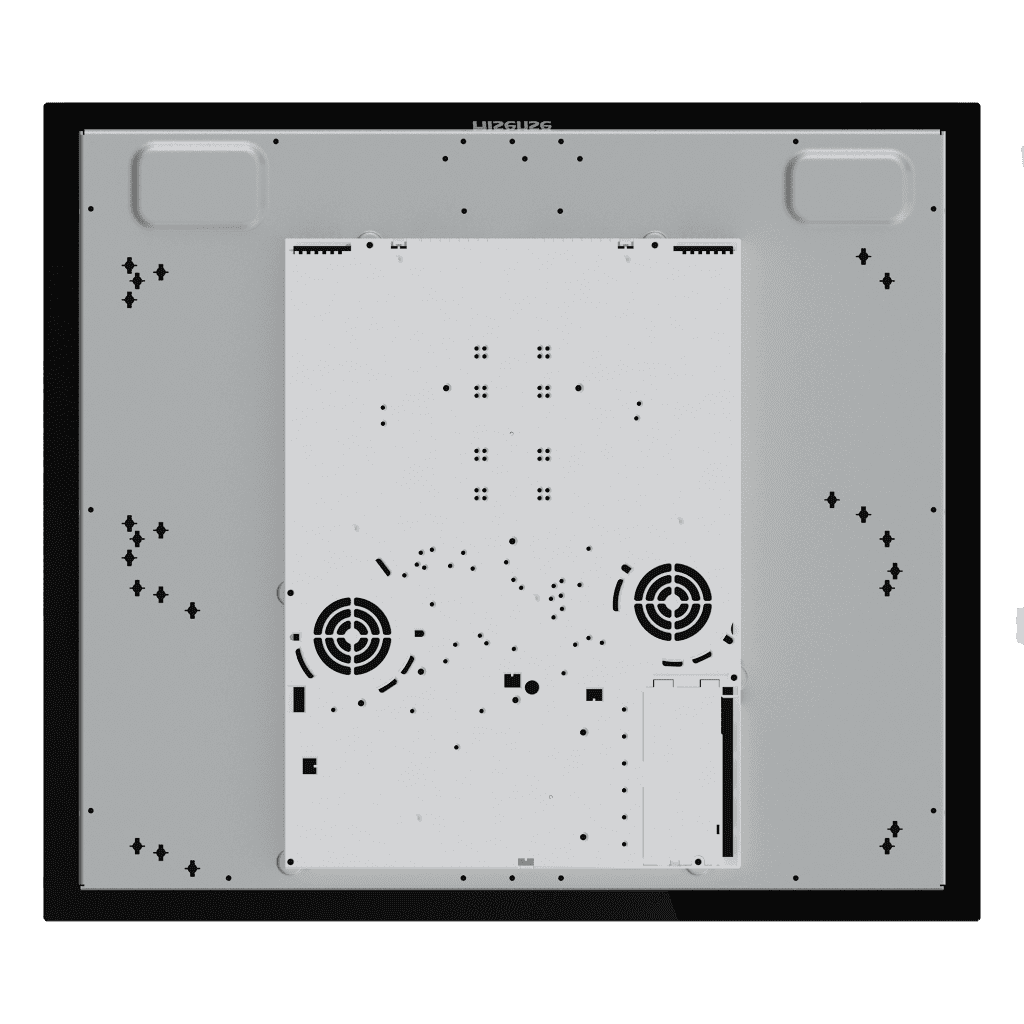

      3. Ouverture du boîtier de raccordement
Ouvrez le couvercle du boîtier comme ci-dessous.

      4. SCHÉMA DE RACCORDEMENT monophasé 220-240v.

• Raccordement monophasé (220–240V~ /50/60Hz):
La tension entre la phase et le neutre est de 220–240 V~.
Placez les deux cavalier entre les bornes L1 et L2  (phase) repère 1 et 2 ainsi qu'entre les bornes N1 et N2 (neutre), voir photo ci-dessous repère 4 et 5.

Le fil de terre jaune et vert sur la borne de terre PE.

ATTENTION : veillez à bien serrer les vis afin que les câbles et les cavaliers soient parfaitement solidaires

Le câble de raccordement doit avoir une section de 4 mm2 au minimum.

Le circuit doit être protégé par un disjoncteur de 32A au tableau electrique.

Remettez le serre-câble dans sa position initiale, puis resserrez la vis.

      5. Enfin veuillez refermer le boitier de connexion.
